Разбираемся, как сделать использование кухонных антресолей и шкафов максимально комфортным и безопасным. В первой части статьи рассмотрим устройство и правила подбора самых популярных механизмов — газлифтов, а затем подробно разберем более сложные универсальные, пружинные и лифт-системы и нюансы их настройки под вес фасада.
0. ТЕХНИЧЕСКИЕ ОСНОВЫ
Прежде чем переходить к моделям, разберем нюансы монтажа, которые актуальны для любого механизма, поскольку их работа напрямую зависит от геометрии вашего шкафа. Дело в том, что любой мебельный подъемник работает по принципу рычага. Его корректная работа зависит не только от мощности механизма, но и от точки вращения двери. А точка вращения, в свою очередь, зависит от типа наложения фасада и высоты планки петли.

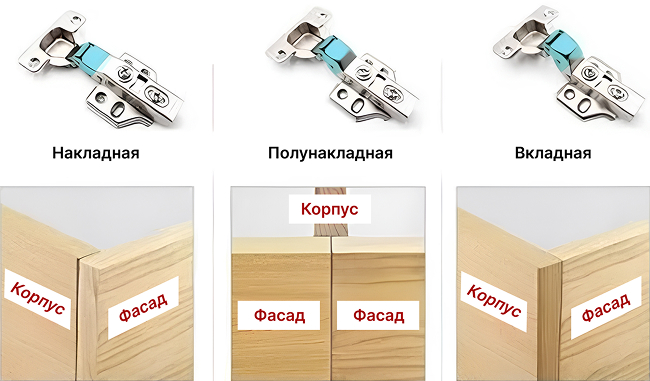

Типы наложения фасада
– Накладной (стандарт): дверца полностью закрывает торцы шкафа. При монтаже используются стандартные значения из инструкций (например, отступ 37 мм от края корпуса).
– Полунакладной: две дверцы на одной перегородке. Из-за изгиба петли точки крепления на фасаде обычно смещаются вниз на 9 мм, чтобы механизм не работал «на излом».
– Вкладной (внутренний): дверца утоплена внутрь корпуса. Крепления на боковых стенках шкафа нужно сместить вглубь на расстояние, равное толщине фасада + стандартный отступ.

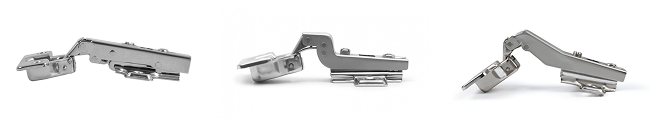

Высота планки петли
Обычно это 0, 2 или 4 мм. Если используются петли с высокой планкой (например, 4 мм), то все точки крепления подъемника — и на корпусе, и на фасаде — необходимо сместить вниз на те же 4 мм. В противном случае геометрия движения рычага нарушится, и дверь не будет закрываться плотно.
Теперь перейдем непосредственно к обзору типов подъемников и откидных механизмов.

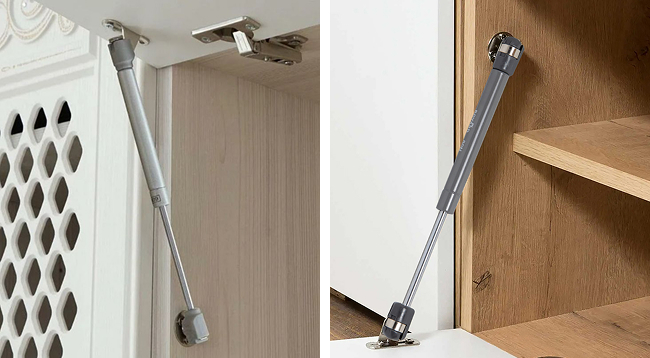

Газовый лифт — это герметичный цилиндр, заполненный азотом под давлением. В мебельных конструкциях он выполняет роль доводчика и держателя фасада. Важный плюс: газлифты оснащены быстросъемными кронштейнами — вы можете сначала закрепить площадки на мебели, а затем просто защелкнуть на них сам цилиндр и рычаг.
1.1. Газлифт мебельный для открывания вверх
Предназначен для кухонных антресолей и верхних модулей шкафов. Его задача — поднять фасад и зафиксировать его в верхней точке. Что важно знать:
– Расчет нагрузки
Номинальное усилие газлифта в Ньютонах или кг (точнее, в кгс, но производители зачастую указывают просто килограммы) должно превышать фактический вес фасада в 2,5–3 раза. Это связано с плечом рычага: точка крепления амортизатора находится близко к петлям, поэтому нагрузка на шток выше веса самой двери. Пример: для фасада весом 2 кг требуется газлифт с усилием 60N (6 кг).
– Угол открывания фасада

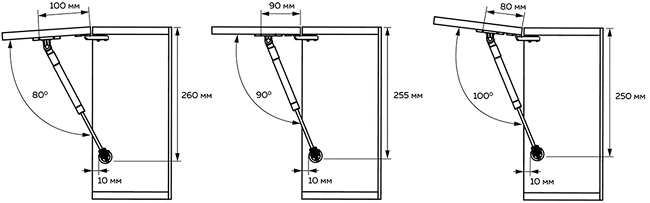

То, насколько будет раскрываться шкаф, зависит от точек монтажа газлифта. Ориентиры для разметки:
Угол 80°: на фасаде — 100 мм от оси петель, на боковой стенке — 260 мм от крышки.
Угол 90°: на фасаде — 90 мм, на боковой стенке — 255 мм.
Угол 100°: на фасаде — 80 мм, на боковой стенке — 250 мм.
Важно: указанные размеры являются примерными. Реальный угол открывания меняется в зависимости от типа мебельных петель и толщины материала. При монтаже на боковую стенку необходимо выдерживать отступ в 10 мм от передней кромки корпуса.
1.2. Газлифт на открывание вниз (обратного действия)
Амортизаторы для секретеров, обувниц и барных модулей. Механизм работает как тормоз, предотвращая резкое падение двери под собственным весом и защищая петли от ударных нагрузок.
Точность подбора: коэффициент 2,5–3 актуален и здесь. Неверно подобранный амортизатор либо не сможет замедлить тяжелую столешницу, либо будет препятствовать полному открытию легкой дверцы.
Параметры установки: для стандартных углов расстояние от оси петель до крепления на боковой стенке составляет 240 мм. Точка крепления на фасаде меняется: 80 мм для угла 80°, 90 мм для 90° и 70 мм для 100°.
Рекомендация по петлям: для таких фасадов следует использовать петли без встроенных доводчиков или петли свободного хода. Газлифт обеспечивает плавное опускание самостоятельно, и сопротивление доводчика в петле будет мешать корректной работе.
1.3. Принципы монтажа газлифта и правила эксплуатации
При установке и использовании лифтов необходимо соблюдать следующие условия:
– Парная установка: при ширине фасада более 600 мм установка только одного лифта недопустима. Односторонняя нагрузка приведет к перекосу полотна и быстрому износу петель. Устанавливайте два механизма симметрично.
– Сохранность штока: попадание на зеркальную поверхность штока краски, лака или появление царапин нарушает герметичность сальника. Это ведет к утечке газа и выходу лифта из строя.
– Температурный режим: в неотапливаемых помещениях давление газа внутри цилиндра падает, что снижает эффективность удержания фасада.

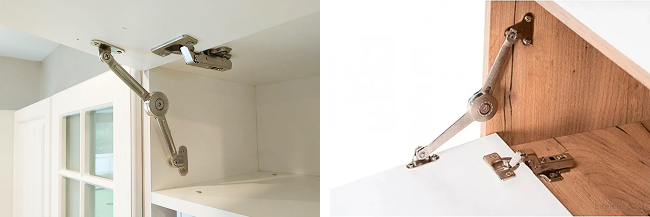

2. МЕХАНИЧЕСКИЕ ПОДЪЕМНО-ОТКИДНЫЕ КРОНШТЕЙНЫ
Следующая категория — универсальные механические кронштейны. В отличие от газовых амортизаторов, где усилие задано заводским давлением газа, здесь работа строится на механическом трении и жесткости внутренней пружины. Рассмотрим на примере одного из самых распространенных видов механических кронштейнов — подъемно-откидного механизма, который в народе называют «солнышко». У нас это модель Palladium LIFT-10-01.
2.1. Регулировка механического подъемно-откидного кронштейна
Конструкция позволяет менять функции и мощность механизма с помощью элементов управления на поворотном узле:
– Настройка под вес
В центре поворотного диска расположен винт под шестигранный ключ. Затягивая или ослабляя его, можно настроить механизм под вес двери в диапазоне до 10 кг.

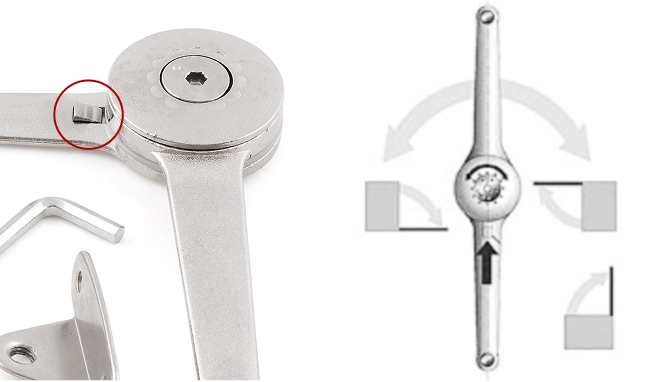

– Смена направления движения
Рядом с поворотным коленом находится переключатель. Его нажатие меняет вектор работы пружины, превращая «подъемник» (открывание вверх) в «ограничитель» (секретерный тип, открывание вниз).
Чтобы изменить направление движения механизма вверх или вниз, нужно:
1) сдвинуть кнопку переключения возле поворотного узла вверх;
2) перевести механизм в вертикальное положение (чтобы обе стороны образовали ровную линию);
3) повернуть верхнюю часть механизма в нужную сторону: вправо — для фасадов, открывающихся вверх, и влево — для фасадов, открывающихся вниз.

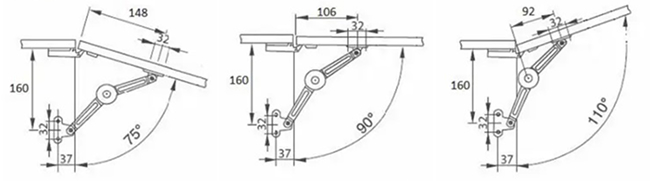

2.2. Монтаж механического мебельного кронштейна
Кронштейн является реверсивным (подходит на правую и левую сторону), но для стабильной работы важно соблюдать баланс. Установка одного механизма допустима только для легких и узких фасадов. А для фасадов шириной более 500–600 мм или при массе более 5 кг нужно два — это исключит перекос полотна и обеспечит плавный ход без рывков.
Угол, на который будет распахиваться шкаф, определяется точками его крепления на боковой стенке корпуса. Ориентиры для разметки: расстояние от верхней крышки до ответной планки на корпусе в 148 мм примерно соответствует углу открывания 75°, 106 мм — углу 90°, а 92 мм — углу 110° (цифры ориентировочные; реальный угол наклона может меняться в зависимости от толщины фасада, типа петель и глубины корпуса).
Технический нюанс: при установке следите, чтобы регулировочный винт был направлен внутрь шкафа. Если он будет повернут к боковой стенке, после сборки мебели доступа к настройке жесткости хода не будет.

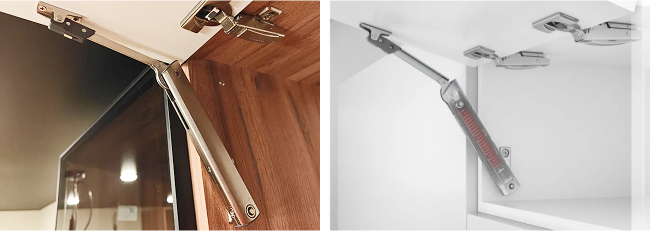

3. ПРУЖИННЫЕ ПОДЪЕМНИКИ ДЛЯ МЕБЕЛИ
Пружинные механизмы являются функциональными аналогами систем типа Blum AVENTOS HK-XS. В отличие от газлифтов, где за усилие отвечает давление газа, здесь работает стальная пружина. Это делает механизм невосприимчивым к перепадам температур и позволяет эксплуатировать его в неотапливаемых помещениях.
3.1. Использование пружинного подъемника
Конструкция пружинного узла делает эти модели универсальными:
– С системами Push-to-Open: механизм идеально синхронизирован с магнитными толкателями. После легкого нажатия на фасад подъемник подхватывает дверь и переводит её в открытое положение.
– С классическими ручками: обеспечивает фиксацию фасада в любой точке пути (функция промежуточной остановки).
3.2. Как подобрать пружинный подъемник по весу и размеру фасада
Выбор конкретной модели зависит от веса фасада и его высоты. Чем выше дверца, тем большее плечо рычага создается и тем мощнее должен быть механизм. Так, наша модель LIFT-10-10 рассчитана на нагрузку 4–5 кг, а LIFT-10-11 — на 6–8 кг. Если вес вашего фасада находится на верхней границе возможностей модели 10-10, рекомендуется выбрать усиленную версию 10-11 для обеспечения запаса прочности пружины. Минимальная внутренняя глубина шкафа для монтажа составляет 200 мм.

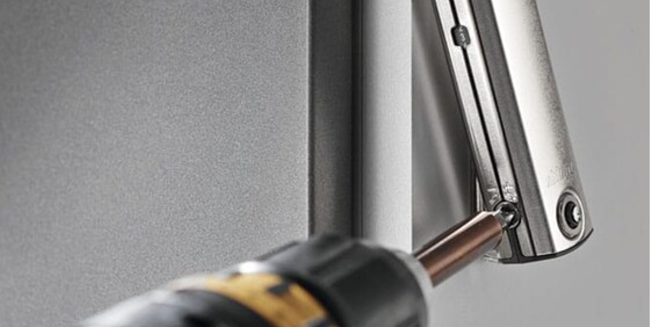

Для достижения корректного хода предусмотрена регулировка пружины с помощью винта в торце механизма (лучше использовать шуруповерт на низкой скорости). Вращение в сторону «+» усиливает пружину, в сторону «–» — ослабляет. Фасад должен неподвижно замирать в любом положении, где вы его отпустили.
3.3. Установка на фасады разных типов наложения
Базовым ориентиром для установки пружинного блока на боковую стенку шкафа является расстояние 137 мм от верхней крышки (до центра первого отверстия). Это расстояние обусловлено геометрией рычага для создания правильного угла упора.
Точки крепления зависят от типа наложения фасада:
– Накладной фасад (стандарт): присадка 137 мм вниз по корпусу и 125,5 мм от верхнего края фасада.
– Полунакладной фасад (две дверцы на одну перегородку): отверстия на самой дверце размечаются с отступом 134,5 мм от верхнего края.
– Вкладной фасад (внутри корпуса): силовой блок на боковой стенке смещается вглубь шкафа на толщину фасада. Точки крепления на самой дверце размечаются с отступом 143,5 мм от края.
Важно учитывать высоту ответной планки петли: стандартная разметка рассчитана на «нулевую» планку. Если вы используете петли на высокой планке (например, 2 или 4 мм), все точки крепления подъемника — и на корпусе, и на фасаде — необходимо сместить вниз на ту же величину.

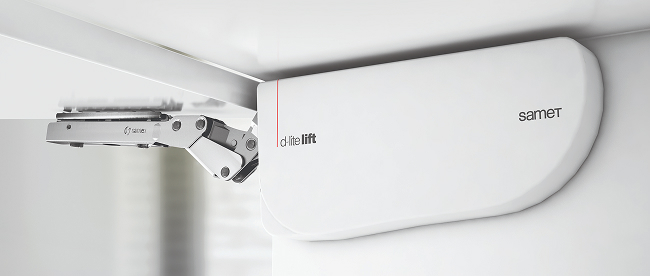

4. ЛИФТ-СИСТЕМЫ ДЛЯ КУХОНЬ (на примере )
Главная особенность лифт-систем — их полная самодостаточность. В отличие от других механизмов, здесь не нужны мебельные петли, так как дверца крепится напрямую к рычагам подъемника. Это не только упрощает проектирование, но и полностью освобождает внутреннее пространство шкафа от громоздкой фурнитуры. А полностью механическая конструкция (без использования газовой среды) гарантирует стабильную работу на протяжении десятков тысяч циклов открывания, независимо от влажности и температуры в помещении. Рассмотрим на примере Samet D-Lite Lift.
4.1. Подбор системы Samet D-Lite Lift по весу и высоте фасада
Система рассчитана на работу с крупногабаритными фасадами шириной до 1200 мм и высотой до 600 мм. В ассортименте Palladium представлены две модификации:
– Модель B1 (средняя мощность): подходит для фасадов весом до 9,7 кг (при высоте 200 мм) или до 2,8 кг (при высоте 600 мм).
– Модель C1 (повышенная мощность): предназначена для тяжелых решений — до 14,7 кг (высота 200 мм) или до 4,6 кг (высота 600 мм).
Важно: точный подбор модели осуществляется по таблице зависимости веса от высоты фасада (см. инструкцию), так как рычаг нагрузки меняется пропорционально размеру дверцы. Если вес вашего фасада близок к максимальному значению в таблице, всегда выбирайте более мощный силовой блок.
4.2. Этапы монтажа Samet D-Lite Lift
Системы D-Lite Lift всегда устанавливаются парой (левый и правый механизмы). Процесс монтажа и настройки включает следующие этапы:
– Монтаж и тип наложения. Для накладного фасада используется стандартная разметка (отступ 37 мм от края корпуса). Чтобы установить вкладной фасад, силовой блок необходимо сместить вглубь шкафа на расстояние, равное толщине дверцы.
– Технология Track: благодаря этой системе механизм просто защелкивается на предварительно установленных крепежных планках без использования инструментов.
– 3D-регулировка: после установки можно идеально выровнять дверцу по горизонтали, вертикали и глубине в диапазоне ±2 мм.
– Выбор угла открывания: по умолчанию угол составляет 107°. Если шкаф расположен под потолком, используйте специальный стопор (в комплекте), чтобы ограничить открывание до 90°.
– Настройка мощности и демпфирования: если фасад закрывается слишком быстро или медленно, настройте усилие пружины и выберите нужный уровень мягкости хода на регуляторе (доступно 8 уровней настройки).
5. РЕЗЮМЕ: КАКОЙ МЕХАНИЗМ ВЫБРАТЬ
Чтобы не запутаться в разнообразии моделей, ориентируйтесь на тип вашего шкафа и вес фасада:
– Если у вас стандартный кухонный шкаф с открыванием вверх — выбирайте классические газлифты LIFT-10. Это самое бюджетное и надежное решение. Главное — правильно рассчитать усилие (60N, 80N, 100N или 120N) в зависимости от веса дверцы.
– Если нужно, чтобы дверца открывалась вниз (бар, секретер, обувница), ваш выбор — газлифты обратного действия LIFT-20. Они не дадут фасаду резко упасть и защитят петли от вырыва.
– Если вы хотите открывать шкаф нажатием (система Push-to-Open) — идеально подойдут пружинные подъемники LIFT-10-10 или 10-11. Они синхронно работают с магнитными толкателями и позволяют фиксировать дверь в любом положении.
– Если у вас высокий шкаф и вы не хотите тянуться под потолок, чтобы открыть его — выбирайте фрикционные кронштейны LIFT-10-01 («солнышко»). Они позволяют остановить фасад на любой высоте, не открывая его до конца.
– Если фасад очень широкий (до 1200 мм) или тяжелый (до 14 кг) — используйте системы Samet D-Lite Lift. Это премиальное решение, которое работает без мебельных петель и позволяет идеально выровнять фасады в трех плоскостях.
***
