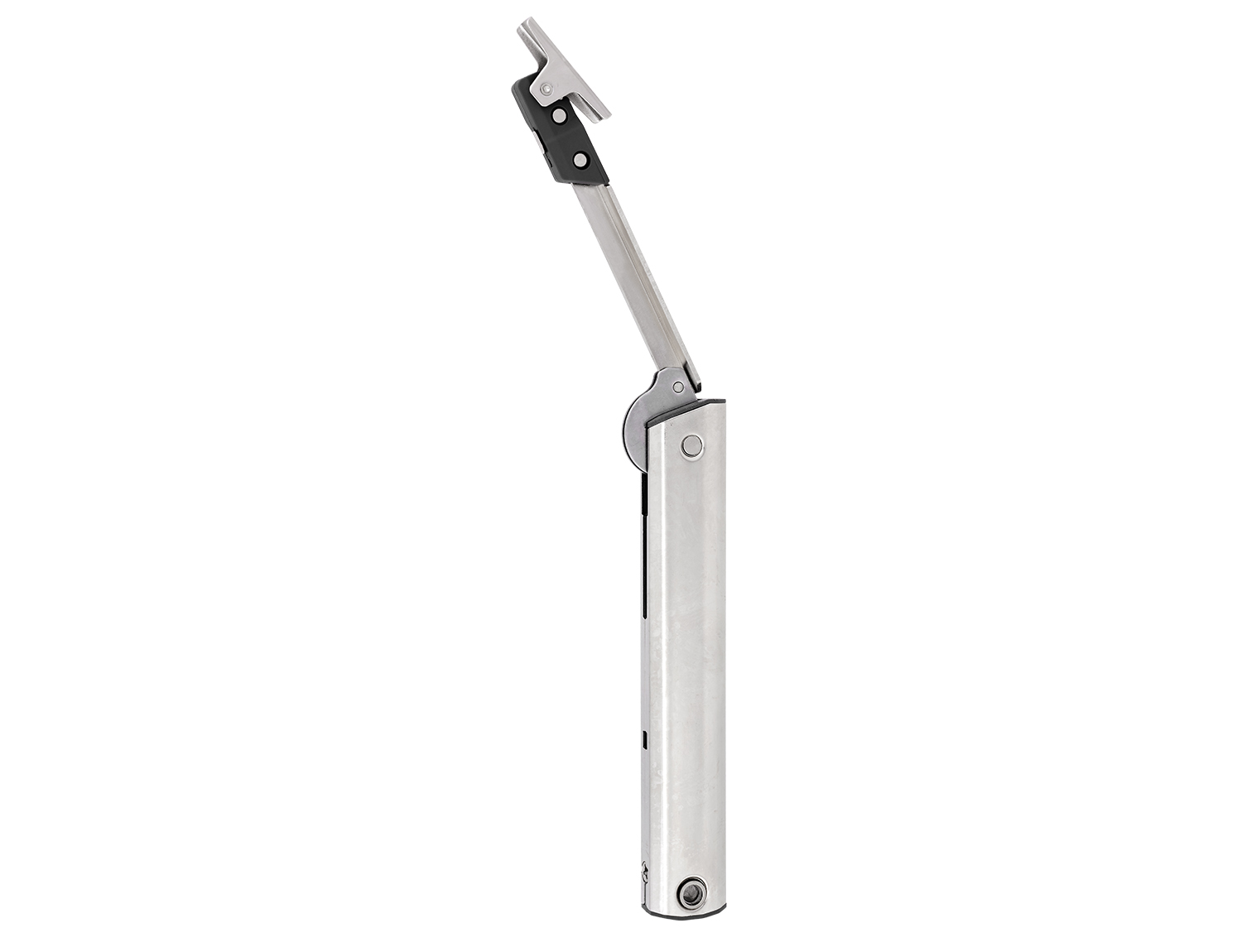

Механический пружинный подъемник для мебельных фасадов, открывающихся вверх. Подходит для навесных шкафов кухни и бытовой мебели. Функциональный аналог BLUM AVENTOS HK-XS.
Назначение:
– Навесные модули с фасадами, открывающимися вверх при помощи мебельной ручки (классические кухонные и бытовые шкафы).
– Шкафы Push to Open, которые открываются нажатием на фасад (при использовании совместно с мебельным толкателем).
Ключевые преимущества:
– Универсальность: подходит для установки как с правой, так и с левой стороны корпуса.

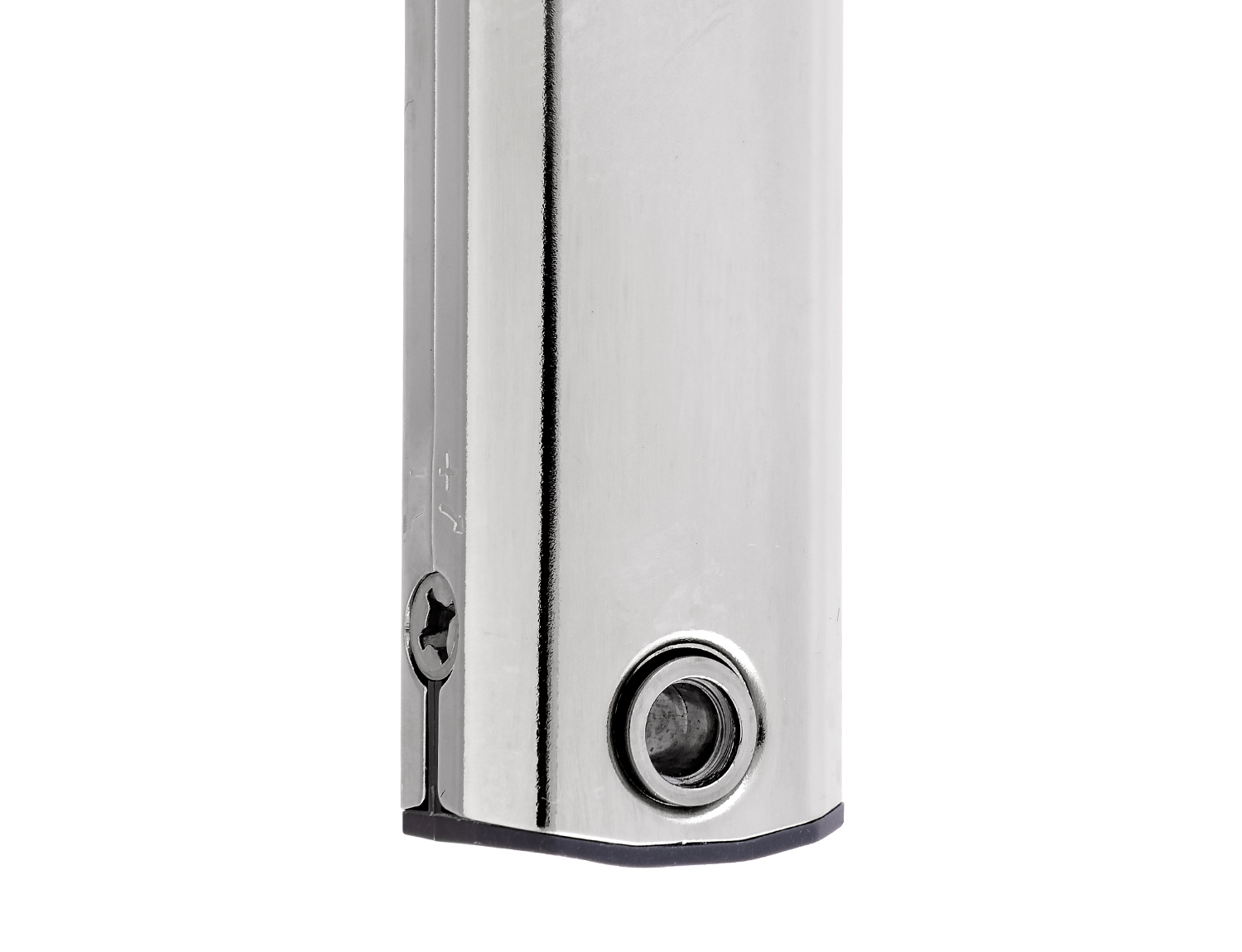

– Регулируемое усилие: винтовая настройка от 1 до 6 позволяет точно подстроить механизм под вес фасада.
– Высокий ресурс: от 50 000 до 80 000 циклов открывания-закрывания (в зависимости от нагрузки).
– Быстрое снятие: механизм легко убрать при необходимости, не требуя демонтажа креплений (удобно, например, при разборке мебели).
Принцип установки (на примере фасадов с накладными петлями)*:
1. Разметка крепления на корпусе:
– Верхнее отверстие: 137 мм вниз от внутреннего угла между боковой и верхней сторонами корпуса.
– Нижнее отверстие: на 32 мм ниже (межцентровое расстояние между отверстиями на крепежной планке).
– Отступ от края корпуса: 37 мм (для обоих отверстий).
2. Разметка крепления на фасаде:
– Первое отверстие от верхнего края фасада: отмеряем 125,5 мм вниз.
– Второе отверстие: на 32 мм ниже первого.
– Отступ от края фасада: равняется наложению фасада (как правило, 15,5 мм).
3. Монтаж мебельного подъемника на крепежные планки:
– Зафиксируйте пружинную часть механизма на корпусе, совместив отверстие со штырем планки.

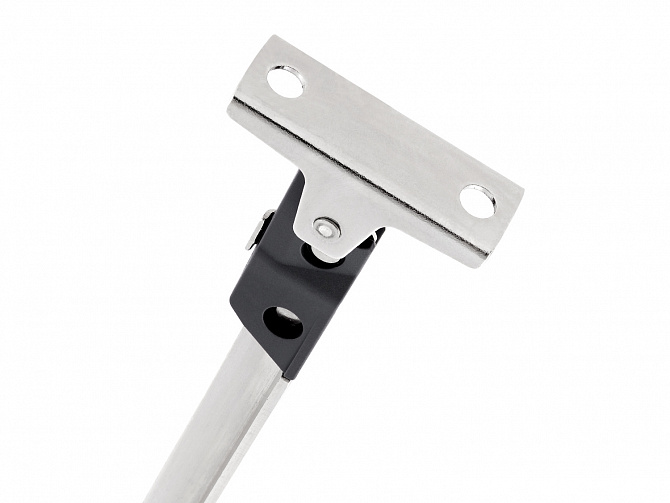

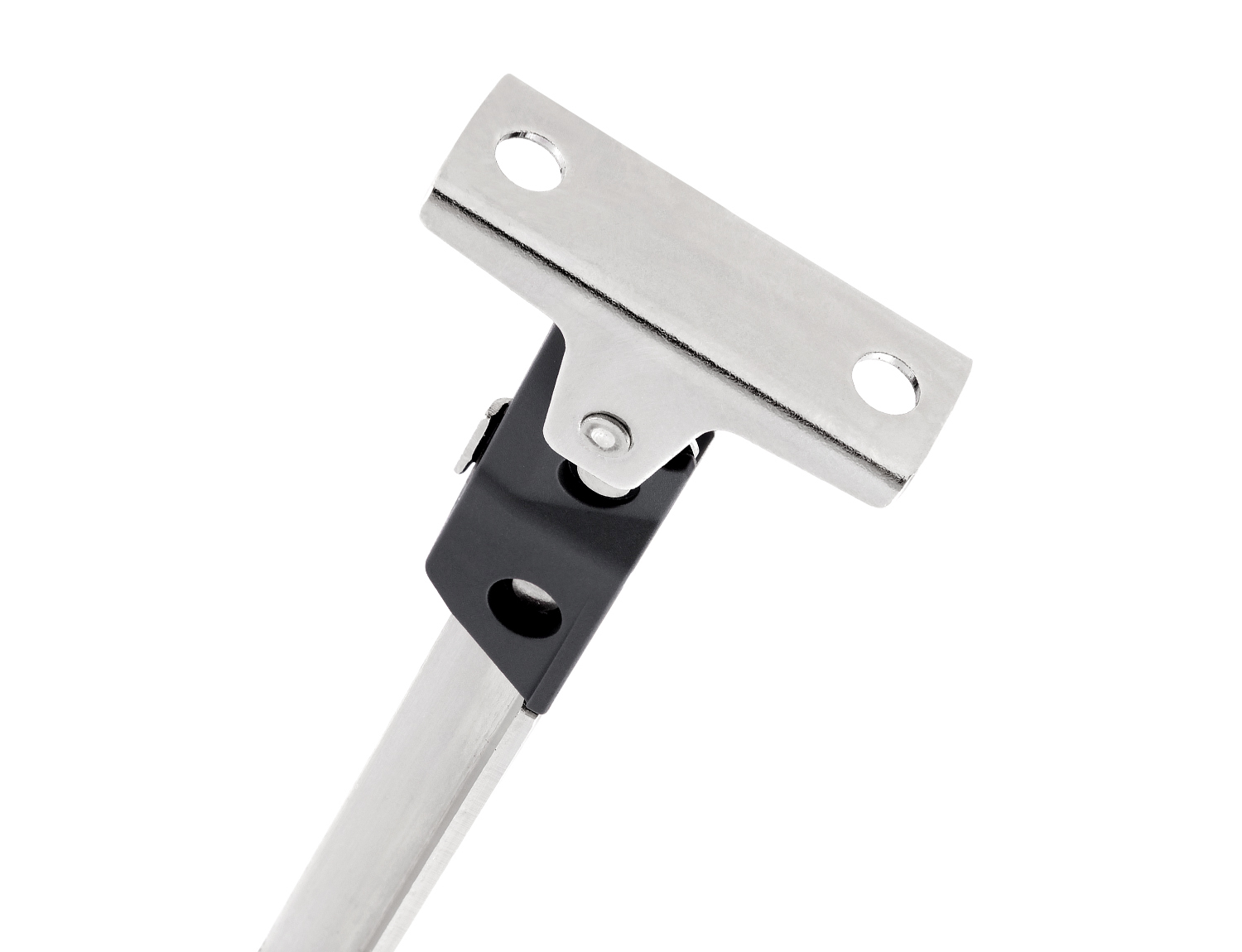

– С помощью крючкообразного крепления установите рычаг на фасадной планке.
* При разметке крепежных отверстий для фасадов на петлях других типов необходимо учитывать дополнительные параметры:
– Полунакладные петли: отверстия на фасаде смещаются вниз еще на 9 мм.
– Вкладные петли: отверстия на фасаде смещаются на 18 мм вниз, отверстия на корпусе — на толщину фасада от края.
Внимание! Учитывайте высокое усилие пружины:
– во время монтажа при разгибании механизма удерживайте рычаг, чтобы избежать деформации металла в зоне крепления;
– фасад открывается с высокой скоростью, поэтому при эксплуатации не располагайтесь слишком близко к шкафу во время открывания.

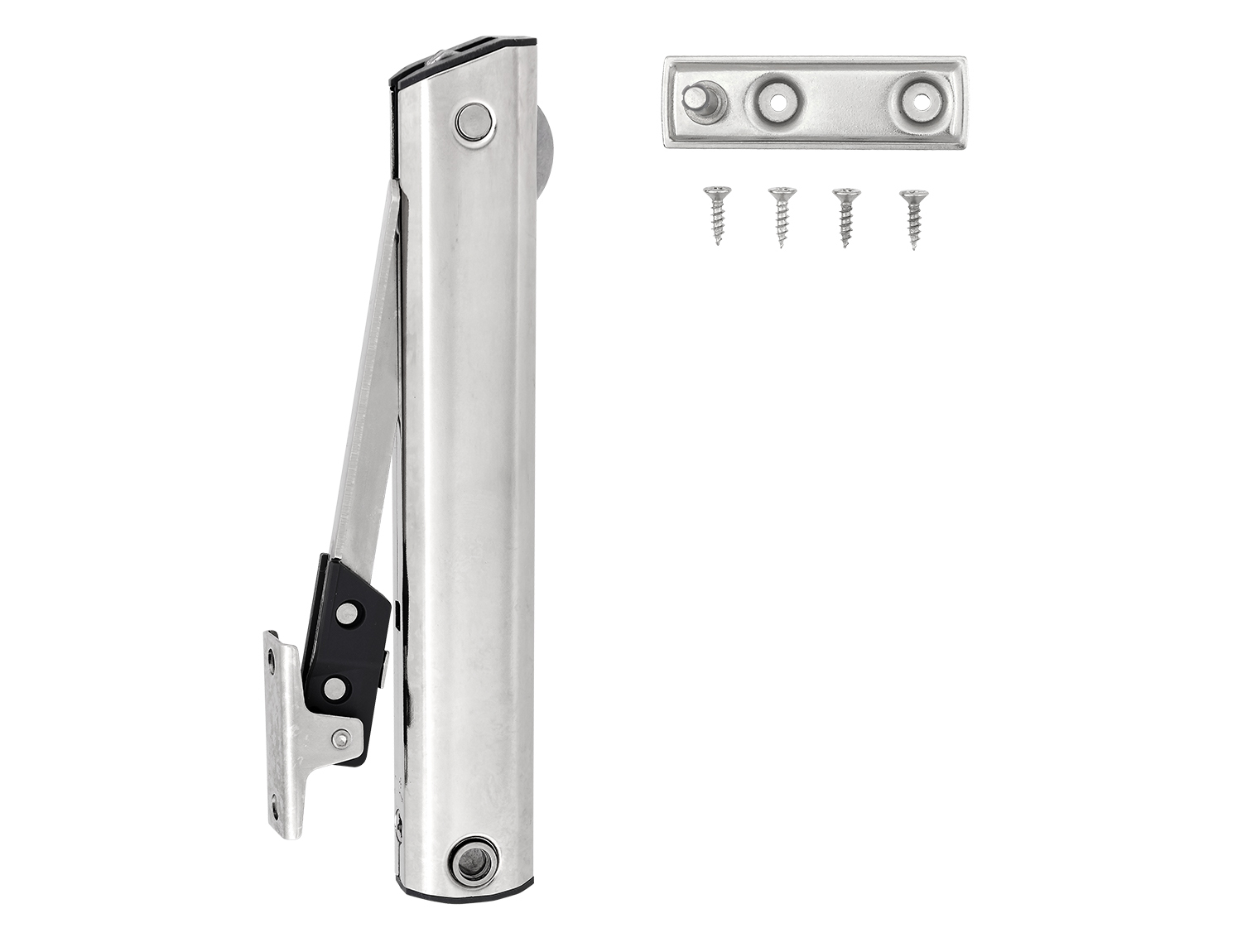

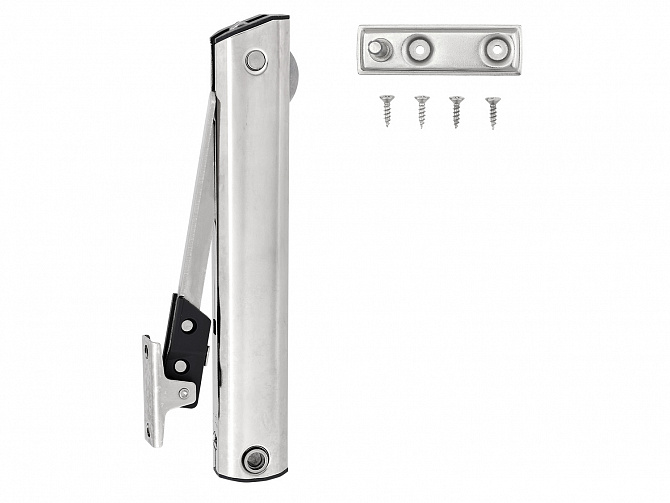

Комплектация: подъемно-откидной механизм, крепеж.
Тип изделия: подъемно-откидной механизм пружинный мебельный
Направление открывания: вверх
Циклов открывания-закрывания: 50 000 – 80 000
Регулировка усилия при открывании: есть
Материал: сталь
Цвет: серебристый
