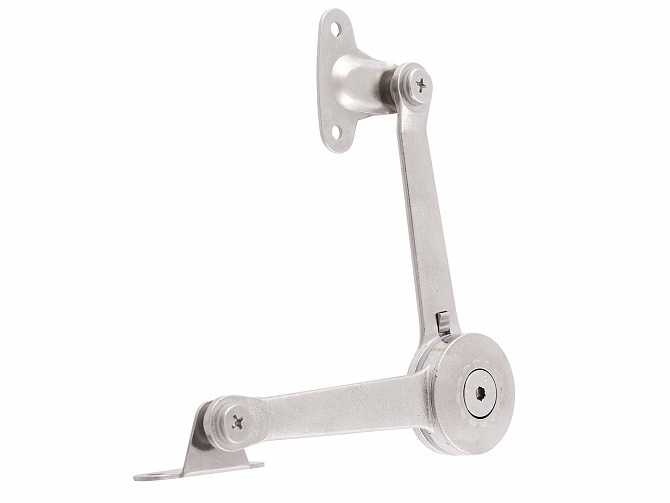

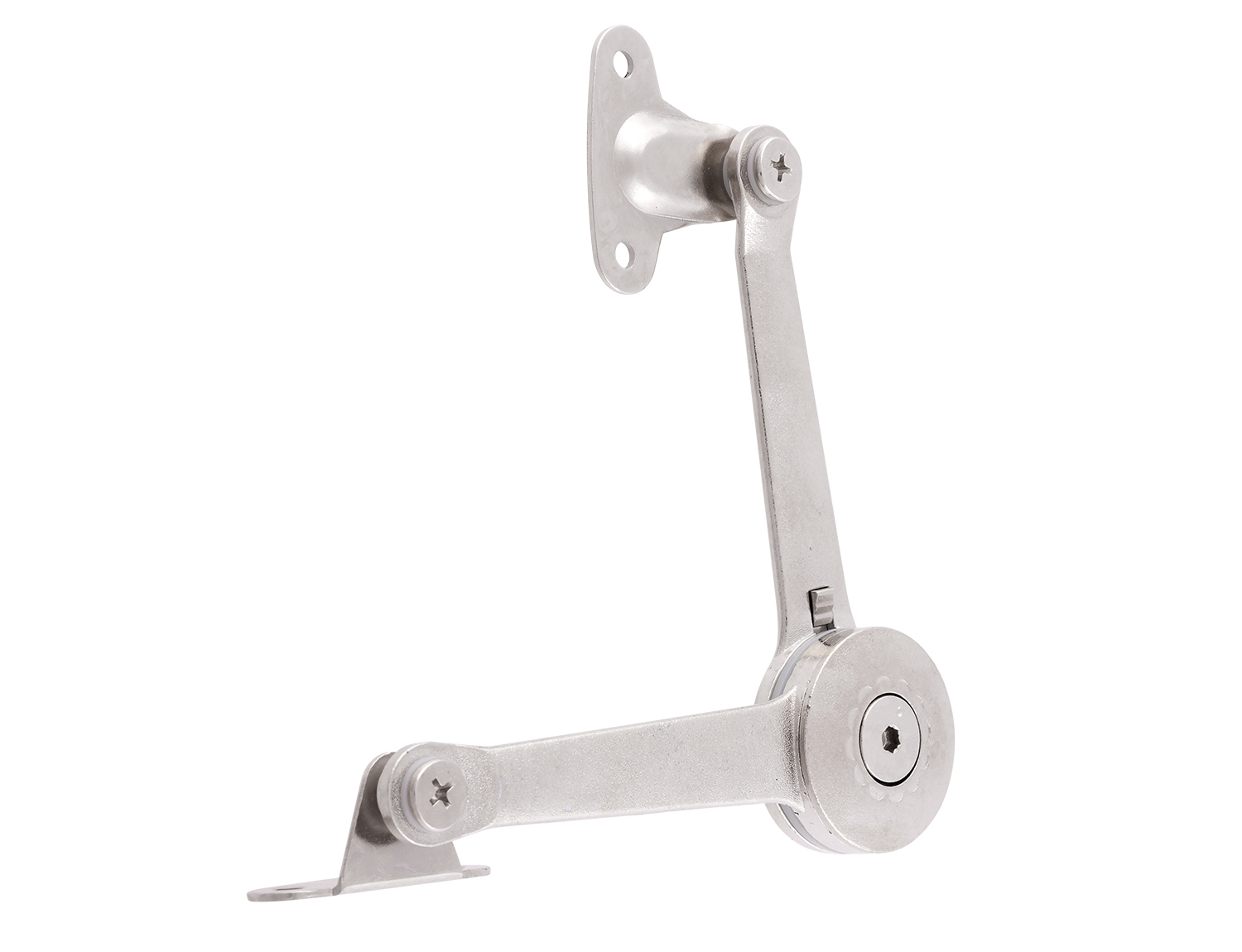

Palladium LIFT-10-01 — подъемно-откидной механизм (механический антресольный/барный кронштейн; механизм мебельный «солнышко»). Выталкивающая сила (номинальное усилие) равняется ориентировочно 6 кг*. Предназначен для мебельных фасадов, которые открываются вверх или вниз.
Назначение и области применения:
– Навесные шкафы с фасадами, открывающимися вверх (навесные кухонные шкафы).
– Шкафы с открыванием вниз — например, секретеры, обувницы.
– Откидные столешницы и крышки.
Особенности:
– Универсальность: кронштейн можно устанавливать как с правой, так и с левой стороны фасада; способ открывания — вверх или вниз — регулируется при помощи специальной кнопки переключения.
– Выбор угла открывания: чем ближе крепежная площадка к кромке фасада, тем шире распахивается шкаф.
– Фиксация в промежуточных положениях: подъемник фрикционный, позволяет удерживать створку в полуоткрытом состоянии (облегчает доступ к содержимому шкафа: нет необходимости поднимать или опускать фасад до максимально возможного угла открывания).
– Долговечность: мебельный механизм обеспечивает от 50 000 до 80 000 циклов открывания-закрывания (в зависимости от нагрузки).
– Регулировка жесткости хода: усилие, необходимое для открывания и закрывания, настраивается винтом под шестигранник.
* Значение усилия НЕ РАВНО максимально допустимому весу фасада. Рекомендуем использовать один подъемно-откидной механизм со створками из легких материалов небольшого размера (напр., из ЛДСП 360х500 мм) или установить два механизма (справа и слева).
Рекомендации по установке:
1. Располагайте механизм так, чтобы у вас была возможность отрегулировать жесткость открывания-закрывания фасада (т.е. чтобы регулировочный винт был направлен не к ближайшей стенке корпуса, а в противоположную сторону).
2. Чтобы изменить направление движения механизма вверх или вниз, нужно:
– сдвинуть кнопку переключения возле поворотного узла вверх;
– перевести механизм в вертикальное положение (чтобы обе стороны образовали ровную линию);
– повернуть верхнюю часть механизма в нужную сторону: вправо — для фасадов, открывающихся вверх, и влево — для фасадов, открывающихся вниз.

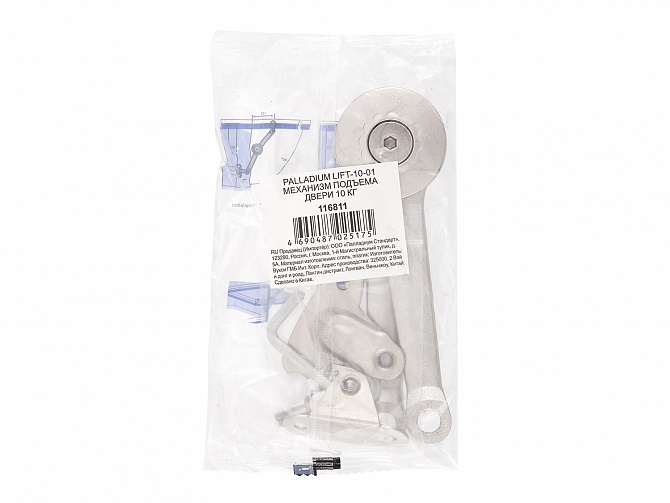

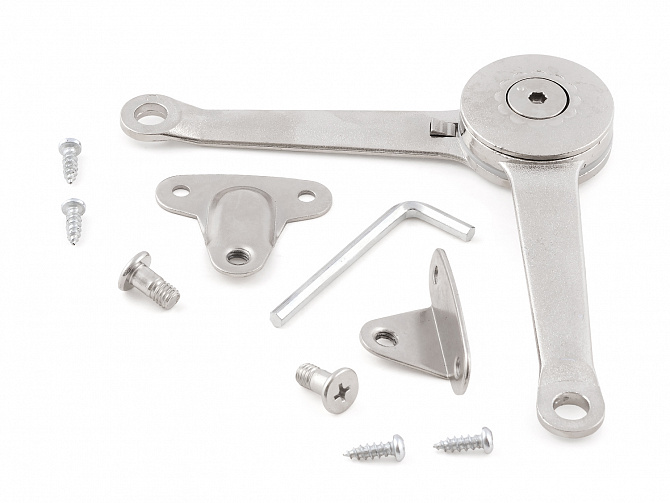

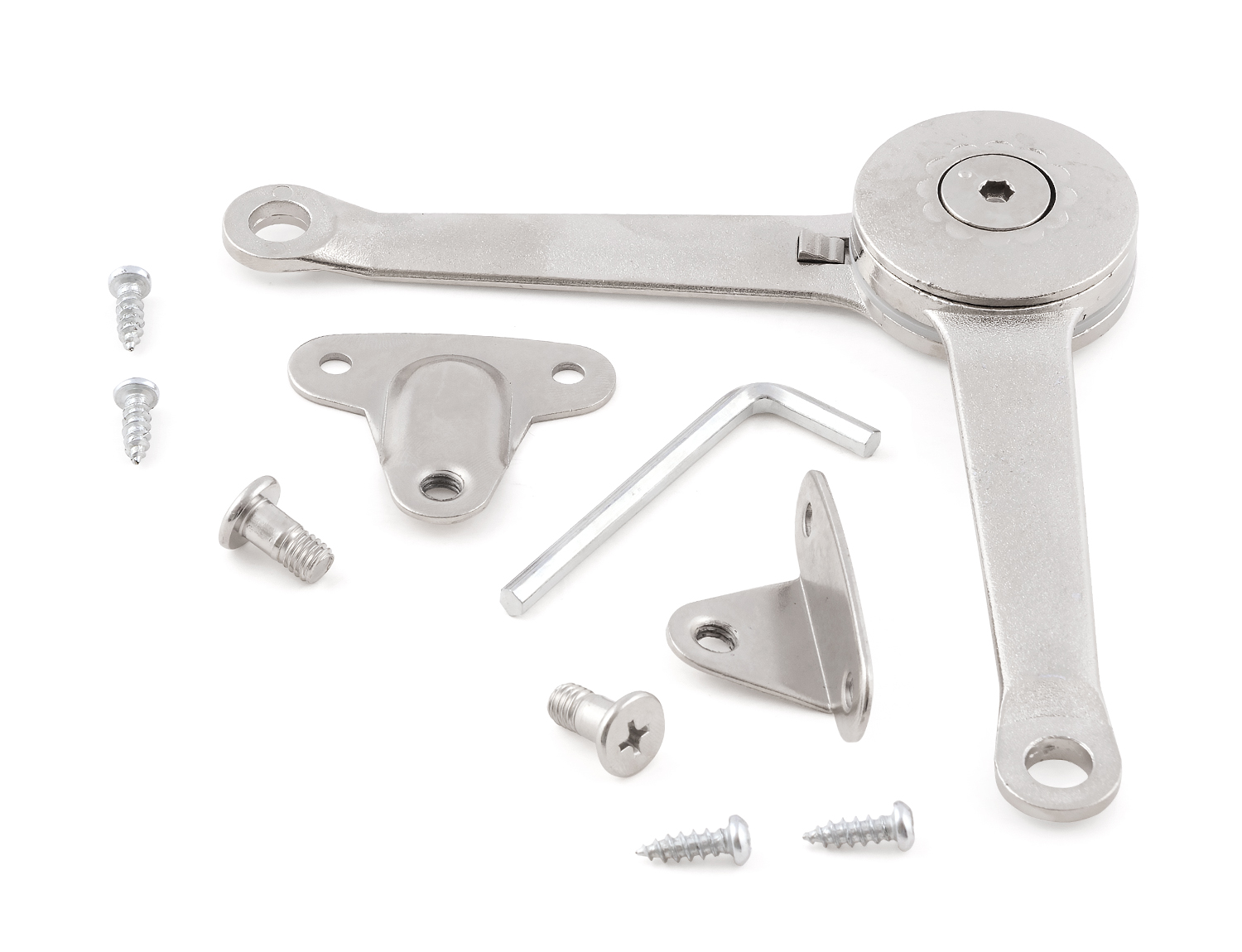

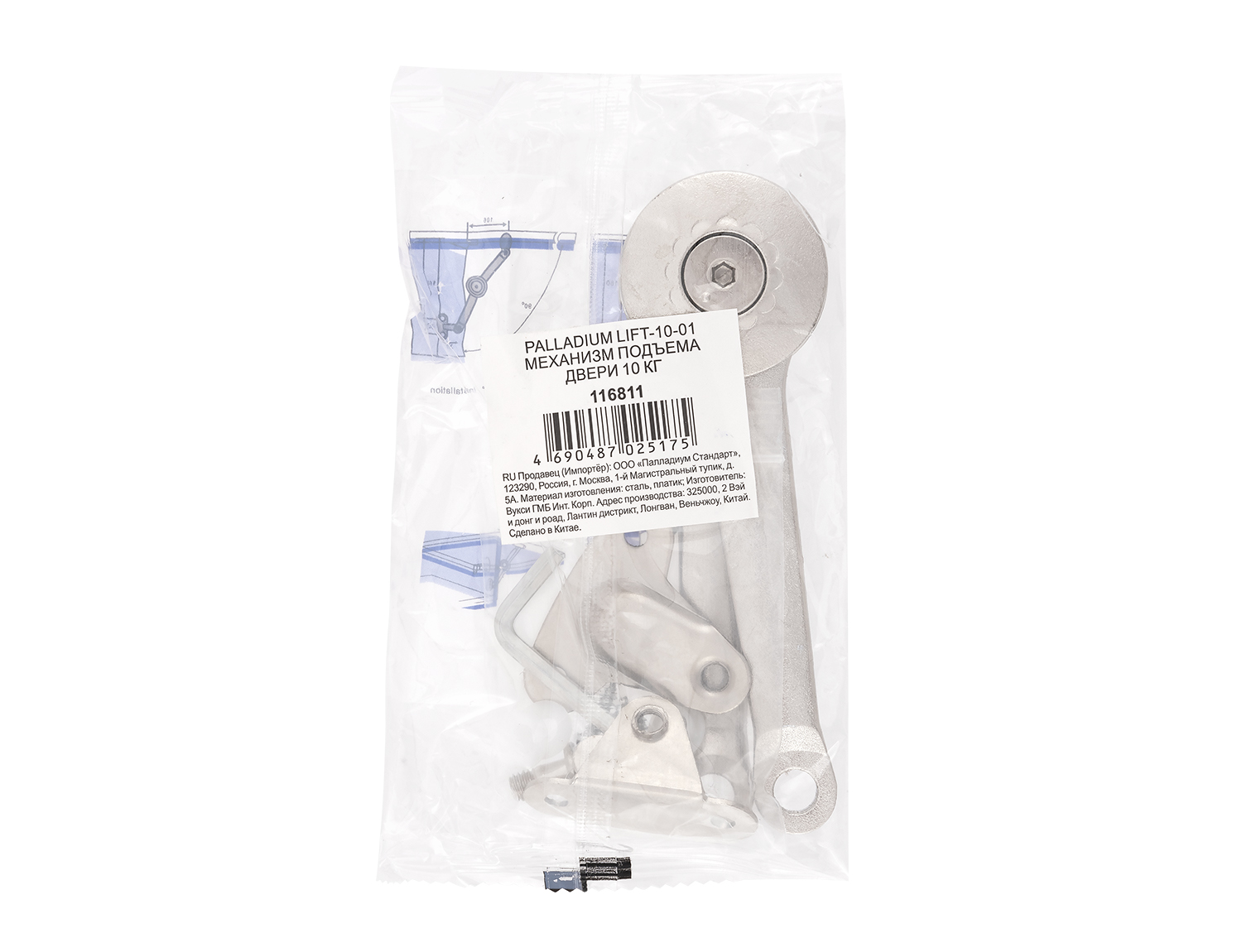

Комплектация: подъемный механизм (1 шт.); кронштейны для фасадной и корпусной части мебели (2 шт.); соединительные винты (2 шт.); саморезы (4 шт.); шестигранный ключ (1 шт.).
Тип изделия: подъемно-откидной механизм гидравлический
Направление открывания: вверх/вниз
Номинальное усилие: 6 кг
Циклов открывания-закрывания: 50 000–80 000
Регулировка усилия при открывании: есть
Материал: сталь
Цвет: серебристый
